Р-311-приемник радиолюбителя.

Сообщение Александр » 26 мар 2015, 14:24

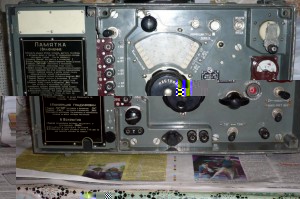

Радиоприемник Р-311 известен широкому кругу радиолюбителей.Простой по устройству и эксплуатации.Радиоприемник имеет неплохие технические характеристики:высокая чувствительность,хорошая стабильность частоты гетеродина,экономичность,благодаря радиолампам прямого накала 2Ж27Л, наличие кварцевого фильтра в тракте усиления напряжения ПЧ,позволяющего плавно регулировать полосу пропускания,а также стабилизация кварцем 2-го гетеродина.Хороший дизайн,литое шасси,и,наконец,прекрасное веньерное устройство с замедлением 60:1.
Из недостатков следует выделить;повышенный уровень шумов при приеме.низкое значение ПЧ,прием сигналов в режиме АМ оставляет желать лучшего,а в режиме SSB вообще безобразный.Следует отметить,что прием на 5 поддиапазоне несколько затруднен,ввиду плотности шкалы,цена деления которой составляет 20 кгц.

В конце 90-х годов бывшие кружковцы подарили мне радиоприемник Р-311.Долго данный аппарат лежал без дела и я решил приложить к нему руки-сделать небольшую модернизацию радиоприемника для прослушивания любительских и вещательных радиостанций,то есть дать ему вторую жизнь.Радиоприемник выпущен в 1965 году.ему 50 лет!Возраст весьма почтенный.
Начал с проверки радиоприемника Р-311.На это ушло порядочно времени,чтобы сделать профилактику:почистить,провести смазку ЦИАТИМОМ трущихся частей,подобрать работоспособные радиолампы,проверить монтаж радиоприемника внешним осмотром.Продолжение следует...
Вложения
Александр UA4NR.
RDRC#18.EPC#16808.
Аватара пользователя
Александр

Сообщения: 359
Зарегистрирован: 06 янв 2013, 19:21
Благодарил (а): 534 раз.
Поблагодарили: 204 раз.
Позывной: UA4NR
Баллы репутации: 25

Re: Р-311-приемник радиолюбителя.

Сообщение Александр » 26 мар 2015, 15:08

Продолжим по теме.

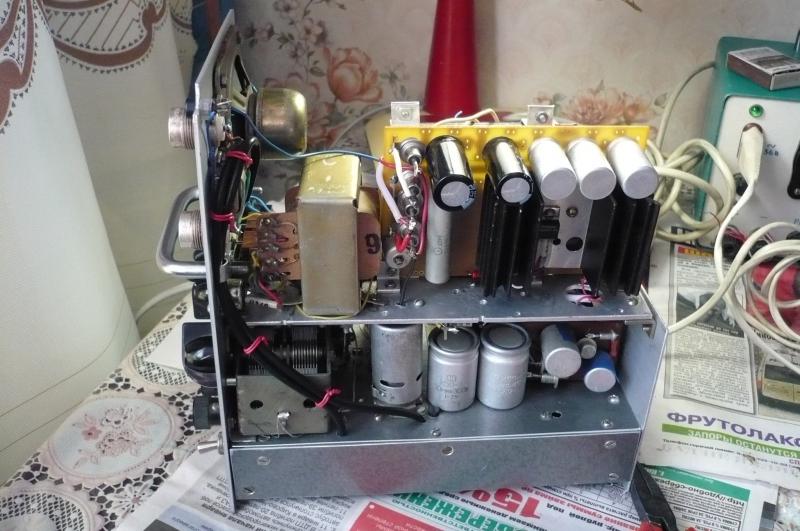

На скорую руку был собран блок питания для проверки .Р-311 оказался вполне работоспособным и оправдал мои надежды,что в будущем может получиться неплохой радиоприемник.Так как я решил объединить в одной конструкции конвертер на любительские диапазоны и блок питания для радиоприемника Р-311.Ввиду особенности отсека для аккумулятора и вибропреобразователя пришлось делать двухэтажную конструкцию.На первом этаже разместил конвертер,на втором-блок питания для Р-311.
Вложения
Александр UA4NR.
RDRC#18.EPC#16808.
Аватара пользователя
Александр

Сообщения: 359
Зарегистрирован: 06 янв 2013, 19:21
Благодарил (а): 534 раз.
Поблагодарили: 204 раз.
Позывной: UA4NR
Баллы репутации: 25

Re: Р-311-приемник радиолюбителя.

Сообщение Александр » 26 мар 2015, 15:21

Схема конвертера была взята из книги "В помощь радиолюбителю"Выпуск №65,стр16-21.Блок питания сделан по классической схеме: питание накала +2,5В на микросхеме LM-317T,питание анодных и экранных цепей +80В застабилизированы набором стабилитронов серии Д816-Д817.Продолжение следует...
Вложения
Александр UA4NR.
RDRC#18.EPC#16808.
Аватара пользователя
Александр

Сообщения: 359
Зарегистрирован: 06 янв 2013, 19:21
Благодарил (а): 534 раз.
Поблагодарили: 204 раз.
Позывной: UA4NR
Баллы репутации: 25

Re: Р-311-приемник радиолюбителя.

Сообщение Александр » 27 мар 2015, 14:04

Немного остановлюсь на конвертере.Сначала определился,на каком поддиапазоне радиоприемника Р -311 будет работать конвертер.Был выбран 2-й поддиапазон/частота 1.88-3.30 Мгц/,соответственно были выбраны
кварцевые резонаторы для радиолюбительских диапазонов на 14-21-28-29 Мгц.Пришлось немного изменить данные контура в кварцевом генераторе.Настройка конвертера прошла без проблем.
Теперь останавлюсь более подробно на самом радиоприемнике Р-311,вернее о тех изменениях,что пришлось ввести.
В Интернете,на сайте http://www.cqham.ru/forum/showthread.php?11196 на форуме есть интересные идеи по поводу модернизации радиоприемника Р-311.Мне понравились разработки радиолюбителя С.Э.Беленецкого/US5MSQ/из г.Луганска.Я взял,за основу,и применил в радиоприемнике следующие доработки:смеситель,введение АРУ в радиоприемник,детектор АМ/SSB.Пока остановился на этом.

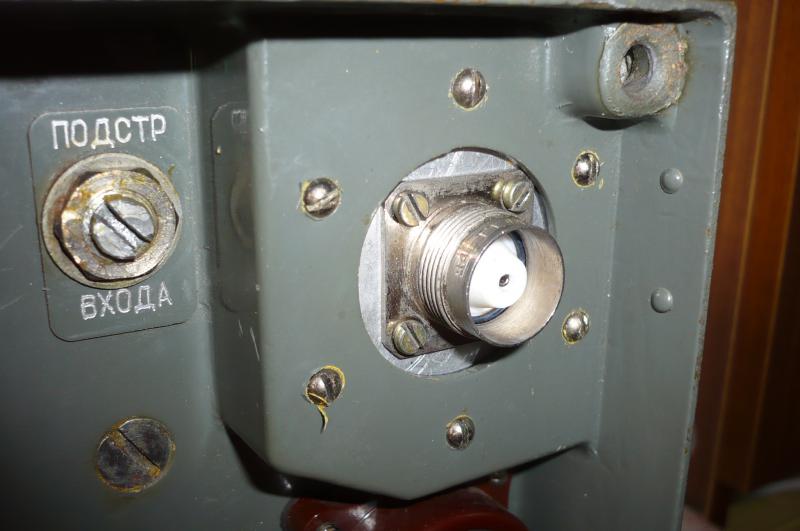

После введения этих доработок радиоприемник Р-311 зазвучал совершенно по-другому.Значительно уменьшились шумы в радиоприемнике,возросла чувствительность,а главное-в режиме SSB значительно улучшилось качество принимаемого сигнала.Внешне приемник изменился немного-поставлен коаксиальный разъем и изменилось назначение 2-х тумблеров.

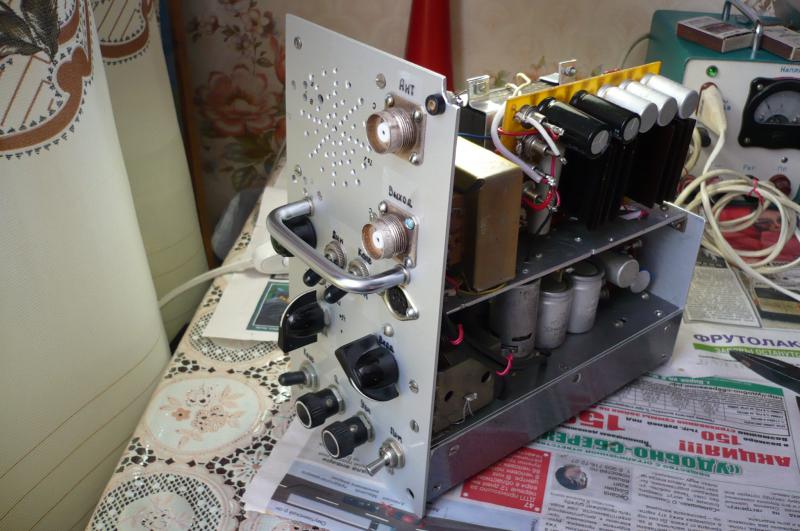

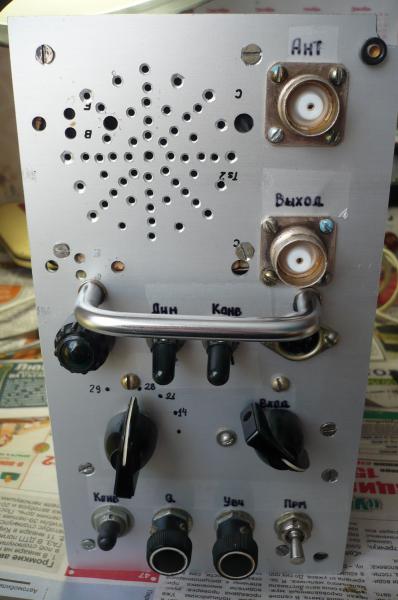

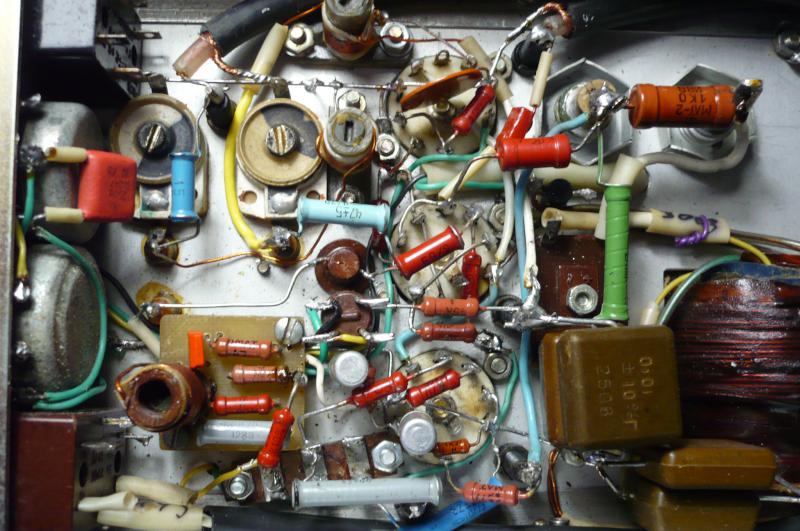

Приведу фотографии монтажа конвертера и коаксиального разъема:
Вложения
Александр UA4NR.
RDRC#18.EPC#16808.
Аватара пользователя
Александр

Сообщения: 359
Зарегистрирован: 06 янв 2013, 19:21
Благодарил (а): 534 раз.
Поблагодарили: 204 раз.
Позывной: UA4NR
Баллы репутации: 25

Re: Р-311-приемник радиолюбителя.

Сообщение Александр » 27 мар 2015, 14:21

Литература:
1.Радиоприемник Р-311.Техническое описание и инструкция по эксплуатации.
2.Схема принципиальная радиоприемника Р-311.
3.Журнал "РАДИО" №11-12 за 2009г.
4.Книга"В помощь радиолюбителю'"№65,стр16-21.
Все можно найти в Интернете.
Отдельное спасибо за помощь радиолюбителям
UA4NP-Валерию.
UA4NDX-Владимиру.
RK4NAR-Александру.
US5MSQ-Cергею.
Всем здоровья и 73!
Александр UA4NR.
RDRC#18.EPC#16808.
Аватара пользователя
Александр

Сообщения: 359
Зарегистрирован: 06 янв 2013, 19:21
Благодарил (а): 534 раз.
Поблагодарили: 204 раз.
Позывной: UA4NR
Баллы репутации: 25

Re: Р-311-приемник радиолюбителя.

Сообщение Александр » 28 мар 2015, 12:38

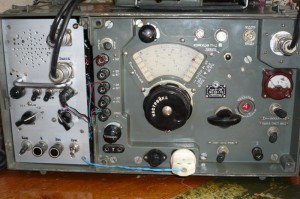

Радиоприемник Р-311+конвертер:
Вложения
Александр UA4NR.
RDRC#18.EPC#16808.
Аватара пользователя
Александр

Сообщения: 359
Зарегистрирован: 06 янв 2013, 19:21
Благодарил (а): 534 раз.
Поблагодарили: 204 раз.
Позывной: UA4NR
Баллы репутации: 25

Re: Р-311-приемник радиолюбителя.

Сообщение Александр » 11 апр 2016, 20:29

Закончил модернизацию радиоприемника Р-311.
Как работает-судите сами.
http://my.mail.ru/mail/ua4nr/video/_myvideo/4.html
Единственный недостаток-низкочастотный громкоговоритель.
