У меня получилось сделать печатку размером 25 на 50 мм, таким образом есть возможность получить за те же деньги ($ 9.90) в два раза больше плат. Правда разделять платы нужно сплошной полосой шелкографии (теперь вот думаю как их аккуратно разрезать).
Проекты печаток принимаются в формате Gerber. Для тех кто для трассировки ПП использует программу Eagle, есть уже готовые настройки для САМ процессора. Найти их можно на этой странице на закладке Download.
Там же есть DRC скрипт для проверки на соответствие требованиям производителя на минимальные величины дорожек, зазоров, отверстий и т.д. Так же списки необходимых гербер файлов есть в описании на той же странице,на закладке "Description".
Процедура заказа, в кратце, следующая.
Готовим гербер файлы, пакуем их в zip или rar архив, размер архива не должен превышать 2 Мб. Регистрируемся на сайте. Далее нужно добавить в корзину, в разделе "PCB Prototyping", соответствующий Вашим потребностям вариант.
Переходим в корзину, оформляем и оплачиваем заказ.
Для того чтобы отправить архив с проектом платы заходим в "My Account", и нажимаем "View Order"
Проверка файлов проекта платы начнётся на следующий "Китайский" день (примерно в 5 утра по Москве). Далее в столбике "STATUS" будет отражаться этап производства на котором находится Ваш заказ.

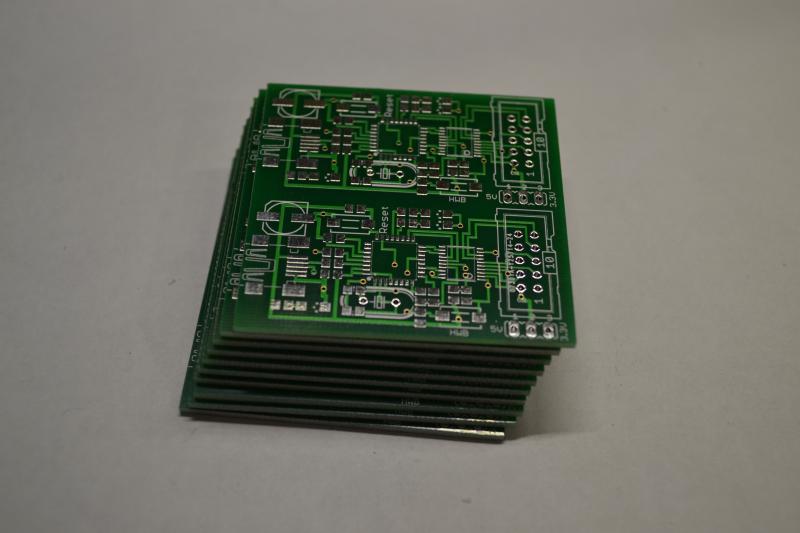

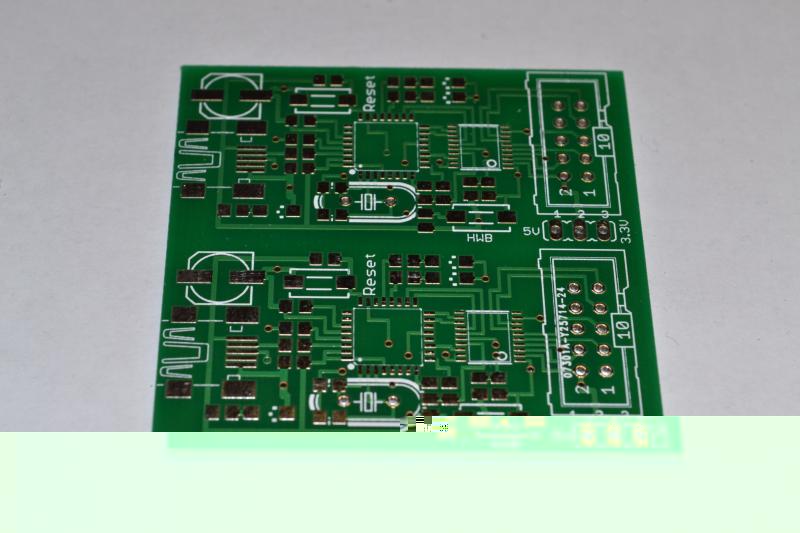

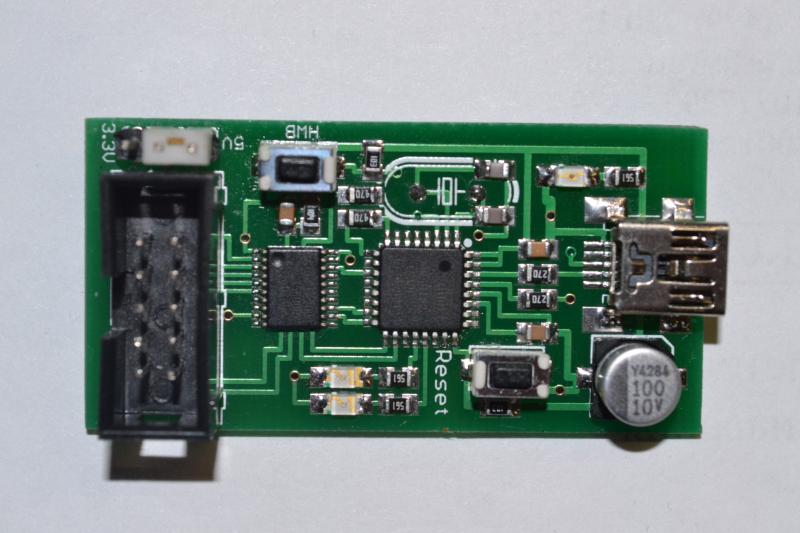

В итоге получаем вот такие красивые платы.

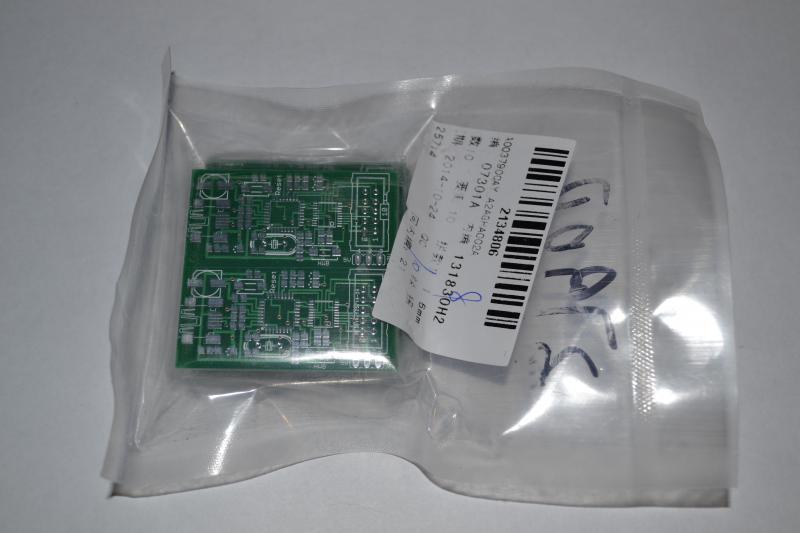

- Платы упаковыны в запаяный полиэтиленовый пакет

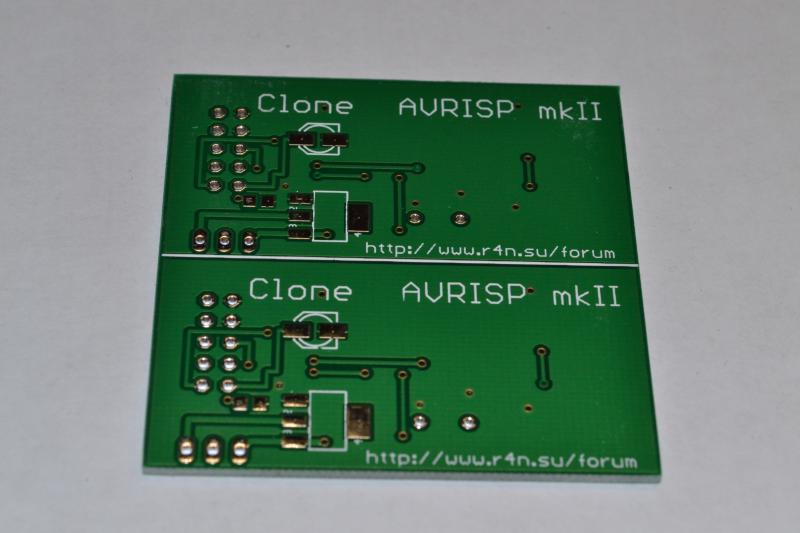

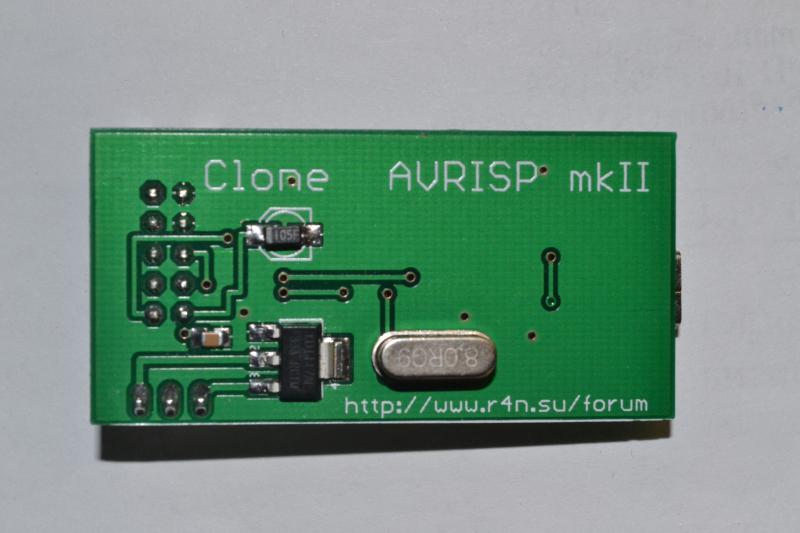

- Немного накосячил с кварцем, разместил не на том слое, поэтому шелкография получилась такой рваной. Уже поправил в исходниках.

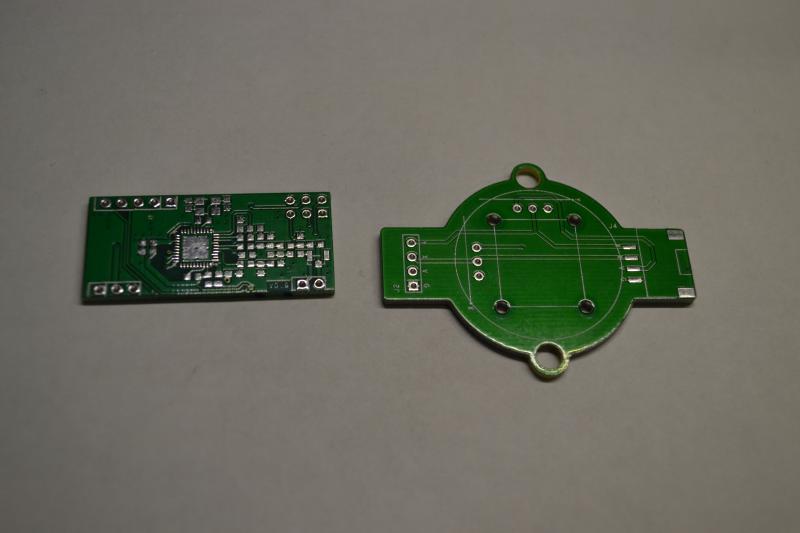

При заказе выбрал опцию "Open Source And Get 2 More Additional Boards" и получил дополнительно ещё две вот такие платы
