**UA4NDX** » 12 ноя 2016, 08:52

Уважаемые специалисты ! Есть военный выброшенный усилитель на 120-150 МГц ,но в нём нехватает одной детальки- выходного сумматора мощности...(стоял точно такой, как и входной, отмечен синим крестиком ) Судя по прозвонке ,представляет сильно-связанную двух-проводную,перекрещенную линию. Из за незнания диэлектрика- невозможно вычислить её параметры. Чем можно заменить? Усилитель двух-тактный, может просто бухточкой РК -50 ом отрезком кабеля к одной половинке? длиной пол-волны на 144 МГц? Либо изготовить двух-проводный кабель самодельный,но какой минимальной длины? Все модули имеют 50 ом входное и выходное сопротивление. Очень хотелось бы восстановить девайс. (широкополосность-не нужна ,в моём случае, 144-145 МГц-достаточно)

**ru4ng** » 12 ноя 2016, 10:19

Увидеть бы конструкцию этого моста под экраном с крестиком, было бы более понятно что там стоит. Скорей всего материал типа Флан. Можно попробовать сложить четверть волновыми отрезками 75 омного кабеля с балластным сопротивлением, это при условии что выходное сопротивление плеч усилителя 50 ом.

**UA4NDX** » 12 ноя 2016, 10:34

ru4ng писал(а):Увидеть бы конструкцию этого моста под экраном с крестиком

Да, к сожалению конструкция моста сложения явно не разборная....(но сбоку просматриваются 2 пластины чёрного диэлектрика, всё заклёпано, на одну "разборку" ) Это усилитель "полёт" ,на УКВ портале его обругали,целый час тему "транзисторные усилители " там читал - умников тыщщи! И никакой конкретики...Цепи смещения сейчас переделываю, т.к. он в классе "В"- все базы- на земле через дроссели. Когда будет "АВ", для SSB , и моща и усиление явно возрастут ! (радиатор, снизу платы- медный, несколько килограмм весит !)

**ua4ni** » 17 ноя 2016, 17:46

Добрый вечер.
У меня есть информация о продаже усилителя "БАКЛАН". Это самолетная Р/с УКВ диапазона. Находится в Слободском. Цена не известна, надо договариваться. Контактный тел. могу сообщить, пишите в личку, кого заинтересует.

**UA4NDX** » 17 ноя 2016, 22:51

Сегодня нашлось время переделать цепи смещения усилка. Выбрал и оптимизировал схему не с диодом, а с регулирующим эмиттерным повторителем. Конденсаторов в схеме нет, и переходных процессов-соответственно тоже. ЕН-ка 7805 на общем радиаторе, транзистор -вообще без радиатора . По сумматору на связанных линиях вопрос остался,временно использовал чужой, который надо отдавать... Общее впечатление -хорошее, отлично проходит любой режим - CW, SSB, любая цифра без искажений.. Токи "покоя" установил 0,5 А для КТ922В и по 0,8 А для КТ931А (отдельно) Общий ток в ФМ режиме 10-11 А , на 4 ваттах на входе небольшая перекачка..(т.е. FT817 -подходит отлично) Усиление около 12 dB , т.е 50 ватт не выходе. Радиатор пока чуть тёплый,на 13 вольтах, при 24 вольтах надеюсь на 75 ватт out. Нагрузки нет,расплавилась на МЛТ резюках....придётся антенну делать в качестве эквивалента.... download/file.php?id=1360&mode=view 73!
(P.S. ошибочка вкралась- транзистор ,конечно NPN , КТ815Б )

**UA4NDX** » 27 ноя 2016, 01:06

Всё-таки обращаюсь к людям с высшим радио- образованием.... Чем же можно заменить этот "мост сложения" ??? Или сделать его из какой двух-проводки? Там везде 50 ом и балластный резистор имеется тоже 50 ом...Сигналы -противо-фазные... Прозвонкой меряется как двух-проводная перекрещенная линия... Очень хочется восстановить девайс, 73!
P. S. Полоса 120-150 МГц не нужна, только 144-145.

**Вадим** » 27 ноя 2016, 10:33

Владимир Петрович, может быть это поможет: http://www.vhfdx.ru/apparatura/shema-sl ... ey-dvuh-pa
, http://electronic4u.ru/generatory/326-k ... oschnostej

**UA4NDX** » 27 ноя 2016, 11:44

Да, Вадим, посмотрел, благодарю...Этот вариант явно противо-фазный,подходит мне, но нет кабеля 75 ом фторопластового... И по габаритам-вряд ли влезет в "оставшееся место" в коробке.. Вариант Игоря, RU4NG с двумя кабелями 75 ом как бы лучше (можно вывести из коробки и спаять уже на выходном разъёме), но он явно не противо -фазный,т.к. там балласт 100 ом стоит МЕЖДУ выходами усилков- он просто сгорит..... Есть ещё варианты на L-C цепочках,но я его не нашёл..

**UA4NDX** » 27 ноя 2016, 12:14

Вадим , извиняюсь, вторую ссылку не увидел сразу....Да именно такая вещь там и стояла , буду пытаться сам такой мост сделать... ( заказал на УКВ портале,но там объяву никто не читает).

**rw4nn** » 29 ноя 2016, 20:27

to UA4NDX
Володя, я проанализировал возможные варианты построения сумматора и
на мой взгляд нужно подходить с точки зрения возможности наиболее простой реализации для тебя.
Сумматоры ты уже все видел, можно добавить только кольцевой (http://www.cqham.ru/papluspa.htm) и гибридный (см.Э.Ред.стр.108),
мост Вилкинсона (http://ve3kf.build2.ru/viewtopic.php?id=80 пост12).
Возможно построить на полосковых линиях ,
на ШПТ (раньше это не могли делать) или на коаксиальных линиях.
Если сможешь сделать полосковые линии это хороший вариант, но нужно рассчитать их для выбранного
диэлектрика и качественно выполнить (вообще это реально, в свое время делали).
На ШПТ не просто на этих частотах подогнать импеданс, но он самый малогабаритный.
Но я бы остановился на коаксиальных линиях. Это конечно громоздко, но проще настраивать.
Сумматор наверно лучше квадратурный - два кабеля 50 Ом и два 35,35 Ом (по два в параллельно 75 Ом точности достаточно).

**RM4N** » 29 ноя 2016, 22:08

Недавно делал эксперимент на полосковых линиях на двойном стеклотекстолите.
Сложить/вычесть можно любые сопротивления. КСВн прекрасно получилось со всех концов.

**UA4NDX** » 29 ноя 2016, 22:19

Владимир Петрович,RW4NN, благодарю за участие.Все ссылки просмотрел. Мне самому нравится вариант на "сильносвязанных перекрещенных линиях" download/file.php?id=1842&mode=view и вот почему- на ВХОДЕ каскада именно такое же согласование ! Т.Е фазовый сдвиг именно 90 град. Другие устройства дают от 0 до 180 град. Попробую просто на кусках МГТФ 0,35 мм (1/4 волны) сильноскрученных и в общем экране ? (полоски не хочется считать на текстолите, размеры явно большие будут, из за малой диэлектрической постоянной) Этот провод в наличии, наготовлю несколько вариантов и буду пробовать...... (мощность знаю,что должна получиться) ШПТЛ на феррите реально, но это если мой вариант не пройдёт совсем.. Доложу "успехи", как время выдастся..73!

**UA4NDX** » 30 ноя 2016, 06:05

Просто, чтобы не потерять - Вилкинсон 50 ом, 145 МГц ( на УКВ портале утащил)-

Вот и калькулятор катушек он- лайн : http://cxem.net/calc/inductor_calc.php

**RM4N** » 30 ноя 2016, 09:09

Хорошо рассчитано. Посмотрел в RFSimm. Изоляция до -60 дБ, реально конечно будет меньше. Затухание в ПП -3дБ.

**rw4nn** » 30 ноя 2016, 11:03

Я полагал, что там 0 - 180 градусов.
Если 0 - 90, то конечно перекрестый-квадратурный.
Попроси Андрея (RM4N) он в лучшем виде сделает
тебе расчет линий. Он сейчас в курсе этих вещей.

**UA4NDX** » 08 дек 2016, 21:55

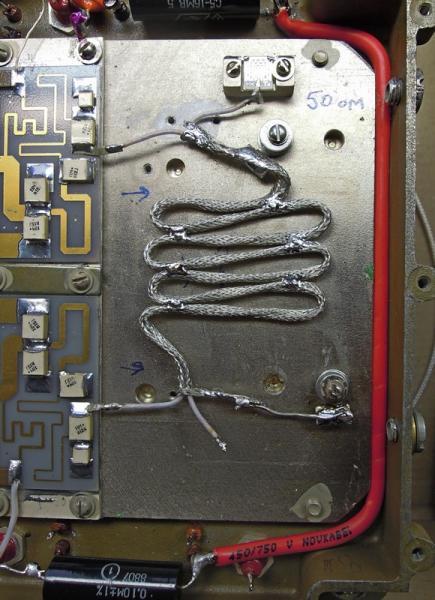

Время выдалось изготовить сумматор .Из простого МГТФ ,примерно 1скрутка на 2см. Общая длина: четверть волны (х) К ук. фторопласта = 43 см . Укладка в "змейку" никак не повлияла на параметры. Мощность осталась такой же, как с микрополосковым, 50 W out, на балластном резисторе меньше вольта ! Ничего не греется, буду переводить усилок на 24 вольта питания.

**UA4NDX** » 18 янв 2017, 11:00

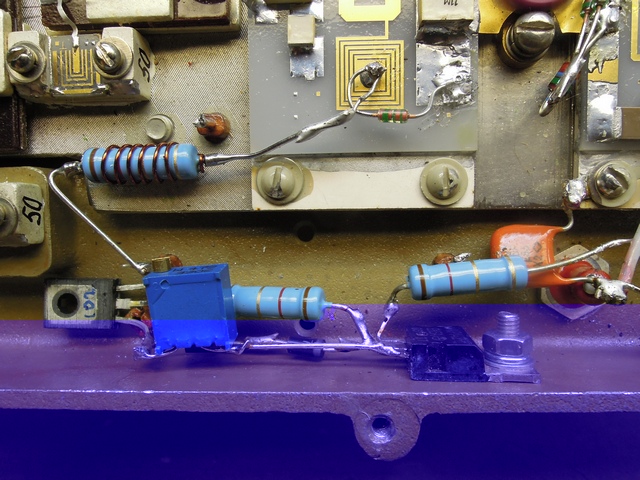

Стабилизатор смещения легко монтируется прямо в корпус усилка,отдельный для каждого транзистора
Собираюсь использовать китайские реле для переключения ВЧ Получена мощность 120 ватт .

**UA4NDX** » 18 янв 2017, 11:05

Александр, R4NAT , тоже использует подобный усилок ,но на 4 х 2Т931А , Там получилось 250 W out power, но ещё нет секвенсера, устройства которое заставляет все реле работать в "нужном порядке" ,для надёжности. (начальное смещение всего по 0,3А)

**UA4NDX** » 10 фев 2017, 16:40

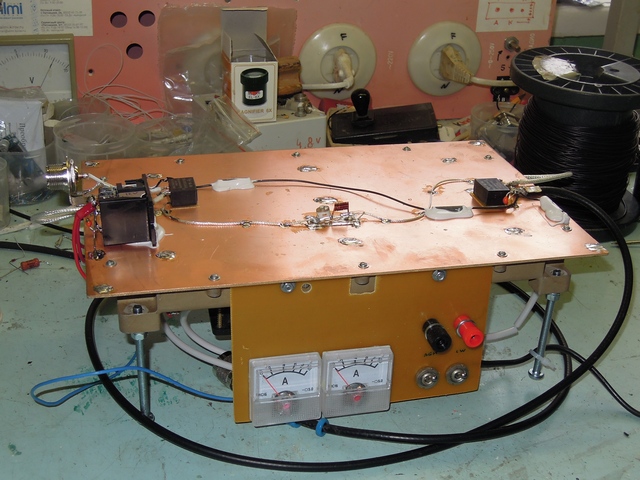

Сегодня удалось доделать усилок на биполярных транзисторах для постоянной эксплуатации. На свой риск применил китайские реле для коммутации прием-передача. Хочу сказать на 144 МГц- работают без проблем ! (в цепи "обхода" -приёма КСВ выравнивается обычным последовательным контуром, на фото есть) Общий результат не впечатляет: от FT-817 (5w) с усилителем всего 75 ватт out, да ещё 24 вольта блок питания пришлось докупать. Биполяры - капризнее полевых современных, никакого превышения питания- вылетят в микросекунду ! Теперь буду "до ума" доводить свой старенький,резонансный, повожусь с СТЦ. и контурами,он всё таки от 12 вольт работает...

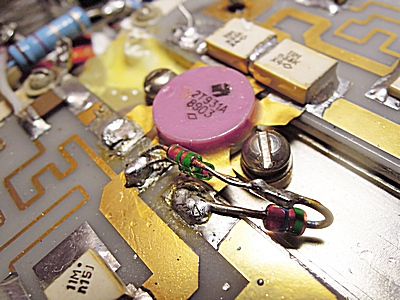

**UA4NDX** » 21 апр 2017, 16:41
