Маяк RB4NB 144.410

[UA4NDX]

В "бригаду сборки " добавился R4NBB Михаил. (помогает корпусом и блоком питания) Добрая весть : Виктор, RW4WP посылает нам модуль RA60xxxxx не знаю какой, синтезаторы всяконькие понемногу собираются,дальнейшее обсуждение по майл ру агенту. Собрание в радиошколе, (соревнования по СРТ) в субботу 16 декабря(после обеда) -и сразу отпуска неиспользованные дни у меня -делать уже надо... 73! Будем сообщать о делах нечасто.

[UA4NX]

Вот вспомнил, что лет 15 назад второй передатчик репитера RR4NA, после замены на 3й (от Motorola GM300), переделывал в RB4NA, для замены действующего. При выходе на расчетную мощность качество телеграфного сигнала никуда не годилось. Повозившись пару месяцев и не добившись приемлемого качества забросил этот проект, хотя передатчик рабочий, несколько лет в ЧМ ретранслировал. Синтезатор - от Маяка, РА - тоже, выходной 970А на 24 Вольтах. Система охлаждения работает надежно, часами в ЧМ на половинной номинальной мощности. Есть манипулятор на 2313.
Если подойдет - забирайте.

[UA4NDX]

Эдуард Юрьевич,благодарим. Если можно вечерком завтра Вам позвоню. Тоже изрядно повозившись с мощностями около 100 ватт на УКВ, одну вещь выяснил- телеграф в ФМ РА - такие даёт выбросы- мама не горюй ! Поэтому пришла мысль использовать модуль на полевиках,да в классе почти "А" (он это допускает) Биполярам трудно задать смещение, Вообще то интересует синтезатор - их по Кирову как ни странно -не осталось ни у кого (по крайней мере никто не предложил) Коробка для синтеза планируется очень хорошо экранированая, - это всё ведь на одной частоте работает,да с такими перепадами мощности..
(вспомнил даже ваш опыт по построению УКВ -трансиверов для очных соревнований) По крайней мере у Михаила (UA4NW) выходная моща всё же пролезала в VXO и даже на другой совсем частоте именно в CW ,вызывая "подплакивание" тона...(проходные конденсаторы, ферриты повсюду- еле справился он тогда) Как то так же хотим бороться..... 73!
Да, забыл , планируем манипуляцию ни в коем случае не в синтезе, а после буфера и аттенюаторов,надеемся на успех..

[UA4NDX]

Добрый день обществу. Пока "бригада маяка" пробует различные синтезы, прошу порыться в запасах,может у кого кварцы найдутся ? На них тоже хочу попробовать .Подходят нам :
72,2 МГц (пластинка в емкостной трехточке генерит 14,44 МГц)
48,1333.... (пластинка на основной гармонике 16,0444..Мгц)
36,1 МГц (пластинка на 12,033 МГц)
28,88 МГц (в трёхточке ,если гармониковый= 9,626 МГц)
Другие просьба не предлагать. Или очень близкие, выше по частоте.И только маленькие-Б1 и меньше. 73!

[UA4NDX]

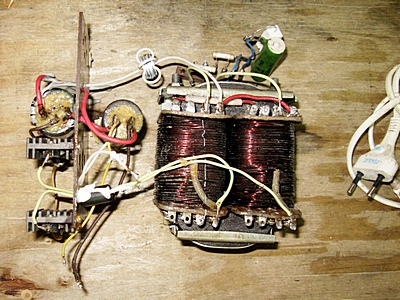

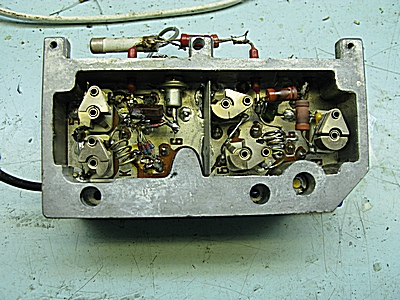

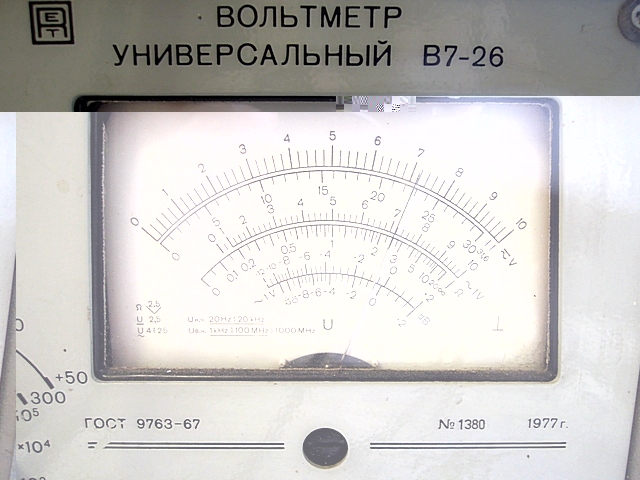

Сообщаю аврорщикам, что дела потихоньку двигаются. Для начала на 100 ватт переводим старый маяк (планируется сделать их два по области) В старом -удалён "трансформаторный" блок питания с кпд примерно 60% ,и модуль усилителя мощности 25 ватт от р/ст "Гранит" на КТ909Б. Ждём только модуля на полевиках. Проблема довольно высокого потребления мощности от сети (всё же частный дом) решится переписыванием текста памяти на "скважность" примерно 1/5 (Т.е время пауз в пять раз больше времени нажатия) Чтобы не потерять "непрерывность" работы,планируется вписать много букв "А", с паузами 1 сек, и только изредка позывной и локатор. При этом довести среднюю мощность потребляемую от сети к старым 50-ти ваттам. На этих условиях Евгений RK4NAB -согласен снова поставить его у себя.Для памяти о "старичке",отработавшем около 36 лет, несколько фото:

[RM4N]

Петрович, а какой БП?

[UA4NDX]

Петрович, а какой БП?

Ну, импульсный,естесстно... 12-15 В 20 А Проверяли- 25А держит, но уже греется диод (стенка) и дроссель кольцевой. На нашем режиме надеюсь вообще без вентиляторов обойтись. И на выходной каскад- тоже без них.

[UA4NDX]

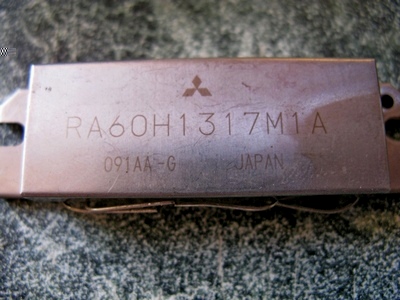

Уважаемые "аврорщики" !(которых нет 3 месяца уже) Постройка маяка продвигается. В частности достигнута стабильность частоты + - 25 Герц от номинала (144410 КГц) Доработан импульсный блок питания-всё же поставлен вентилятор, поддерживающий +30 С температуру его стенок. Установлен амперметр и предохранитель на 20 А . Полностью закончена цепь манипуляции смещения модуля RA 60xxxxx Время "фронтов тгл посылок выбрано около 8 мсек (как фронта,так и спада) Текст в манипуляторе (изготовил Антон ,RA4NHY) очень оптимальный : десяток букв "А" с секундными паузами, затем позывной, затем снова десяток "А", потом QTH локатор, далее "по кольцу". Медную пластину 5мм толщиной под модуль изготовил Александр , R4NAT, он же предоставил и репитерную банку-резонатор на выход всего устройства. Сегодня приезжал Анатолий RA4NHQ , проверяли анализатором GSP-810 (INSTEK)на наличие паразитных "палок" в спектре умножителя-возбудителя. Получилось -25 DbU от основной + - 18 МГц (частота кварца) Вроде цифра большая, но это в 316 раз меньше по мощности от основной частоты, т.е. по 300 милливатт, + почистит фильтр на выходе , который имеет полосу всего пол-мегагерца. До пробного пуска -пара недель. При успехе проекта -схемы и фото конечно выложу. 73! (для второго маяка тоже детали на "подходе") 73!

[UA4NDX]

Продолжаю возиться с маяком. По предварительным прикидкам -модулю не хватает раскачки,хотя уже убраны все регуляторы . Пока добился 7,5 А 14 вольт (это меньше 50 ватт на выходе) Это при раскачке 0,4 ватта ! (рекомендовано 0,1) Модулей этих оказывается море разновидностей : http://forum.vhfdx.ru/usiliteli-moshchn ... icseen#new По крайней мере наш исправный. Мучаю дальше . 73!
Хочется начать второй маяк уже, Антон уже и кварц выписал и получил для него (72 МГц) И ящик большой предоставил. По крайней мере форма телеграфа - отличная на выходе, никаких "щелчков" + - 0,5 КГц !

[UA4NDX]

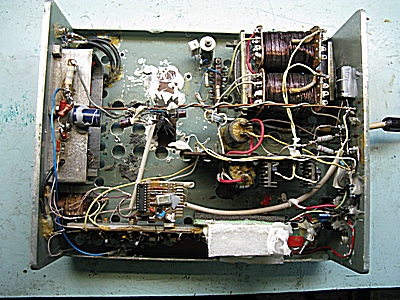

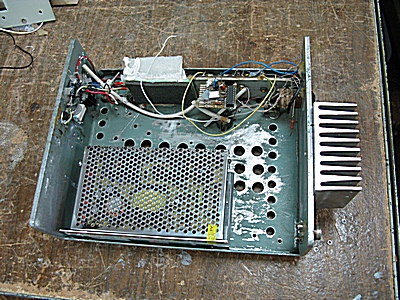

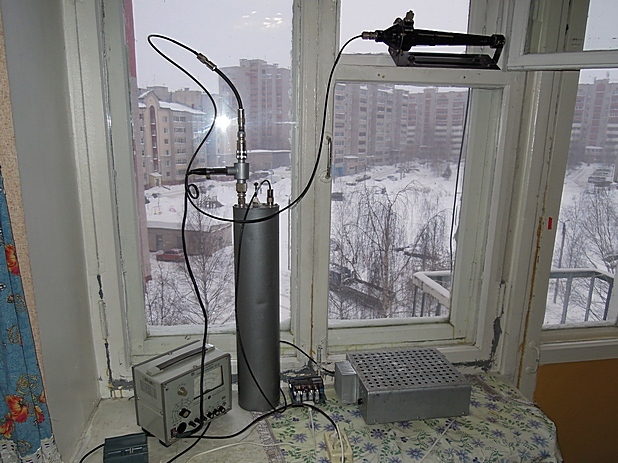

Маяк полностью закончен. ( в праздничный день- никто не мешал !) Даёт сейчас 60 W out ,уже после репитерного фильтра. Уже в эксплуатации на моей антенне пока,азимут 10 град (Сыктывкар). Знатоки говорят ,ещё можно мощу поднять, смещением. Но это "на сладкое" можно и дома. Пусть поработает холодненький.... Главное, никаких дефектов сигнала,подплакивания и проч-нет,чего немного опасался..... Немного фоток :
Послушать -наш СДР приёмник : http://91.144.175.12:8901/ 73! С Праздником СА и ВМФ !

[UA4NDX]

Ну вот ,получены и желанные 100 ватт ! (по совету с УКВ портала увеличил смещение, мощность уверенно пошла вверх...) При 195 ваттах подводимой ,получено 103 ватта выходной мощности после фильтра - банки. Идёт только 100-часовой замер потребления от сети. Если бы кто "мавзолей" для маяка построил,где нибудь за Опарино....Цены бы ему не было..
А так поедет пока в Шурму, к Евгению, RK4NAB. ( 5-6 Марта ждём включения оттуда. )
Огромная благодарность участникам сборки : R4NBB Михаил- блок питания 20А, ферритовые изделия,
RU4NG- Игорь- изготовил плату смещения модуля RA ,нагрузка, медная пластина,и проч. R4NAT-Александр- Фильтр на выход репитерный, приборы,кабели, разъёмы,обработка меди,и проч и проч.
RW4WP- Виктор - подарил модули (2) на выходной каскад - основной "спонсор проекта" !
RA4NHY-Антон- Ардуино плата с программой текста ,кварц для следующего маяка....
UA4NDX- просто собрал всё это в рабочее и нерабочее время... 73 All !

[UA4NDX]

Сегодня, 6 марта , маяк увезён Антоном RA4NHY на постоянное ( надеемся) место в LO56EX Евгению RK4NAB . Антенна там 13 эл ,направлена сейчас на Сыктывкар . Ждём первых приёмов через авроры. (благодарность установщикам !) Тропо неважное, но через самолёт вот так его слышно : my.mail.ru/mail/ua4ndx/video/_myvideo/280.html

[RA4SD]

Хорошее дело!
В наших краях в тропо не слыхать - мы у маяка под 120гр в стороне, антенну направляли - ничего.
Ждем Авроры!

[UA4NDX]

Хорошее дело!
В наших краях в тропо не слыхать - мы у маяка под 120гр в стороне, антенну направляли - ничего.
Ждем Авроры!

Алексей приветствую . Авроры будут в этом месяце : http://tesis.lebedev.ru/forecast_activity.html
А мы (после выборов,если хорошо всё будет...) будем думать об официальном статусе "маяк" И место другое - ,севернее Мурашей. Но это опять тысяч 5 расходов ! Уже начинает напрягать .... "позывной /в " - отличная ,бесплатная версия, но людей на севере нет согласных.
Северный вариант ещё хорош тем ,что его задний лепесток всегда виден в нашем СДР . Сообщим позднее,что получится. 73! Пока так,как есть .В частоте не сомневайтесь -держит хорошо термостат её.....

[UA4NDX]

Расскажу первые впечатления от работы маяка из южного квадрата LO56EX. (Шурма, 180 км южнее Кирова + Верхосунская "гора")

Первые выводы: Николай НДС Меня через аврору (90 ватт) принимает лучше маяка (100 ватт) на Четыре балла ! .Это минус 24 Db , из- за неудачного места маяка. Тропо не в счёт. Оно из любой ямы бывает.
Я лично маяк через аврору только 2 раза слышал ,оба раза 22А и какие то секунды..
То есть даже на широте Кирова (Котельнич- Зуевка) маяк шёл бы на 4 балла громче авророй
А на широте Пинюга ему антенны 5 эл бы хватило (с ней шире охват территории) а шёл бы ещё + 2 балла и гораздо раньше,при более северных, слабых аврорах. У нас остаётся два варианта : а) Оформить его как "маяк" ( 5-7 тыс руб + ежегодно 300 + электричество + возможно аренда квадратного метра) б) Не оформлять как "маяк" ,а поставить его любому коротковолновику.( позывной/Б) При 15-20 новых радиолюбителях за последние 2 года- никто не хочет взять его себе. Повспоминайте,может есть кто бы взял? (Просил совет клуба по этому вопросу ,но Василий Васильевич отказал - пиши в форуме, порекомендовал.)
Маяк чист по помехам ! Это Евгений ,где он стоит сейчас -подтвердил. Противопоказание только одно : кабельное телевидение в видимости антенны. Оплату эл. энергии -гарантирую. Север должен просматриваться, тогда хоть из окна можно антенну высунуть ,или с балкона. Подобного маяка сейчас в России нет. 73! (в финляндии,швеции -более 30 штук)

[rw4nw]

....Просил совет клуба по этому вопросу ,но Василий Васильевич отказал - пиши в форуме, порекомендовал....

Петрович, было предложено сначала "пошуметь" в форуме, после чего по результатам "шумихи" в форуме говорить о чем-то на Совете...

[UA4NDX]

Друзья-коротковолновики ! Подходят даже такие места (не Киров только) как Вахруши, Орлов, Ганино, Нововятск, Омутнинск, Кирово -Чепецк (++) , Омутнинск, Опарино (++++) ,Кирс (+++++) Нагорск(+++++) Но я не знаю там коротковолновиков ! Напомните ?

[UA4NDX]

Маяк аврорный уедет из Шурмы где-то в майские праздники. Помех НИКОМУ в большом посёлке- не выявлено вообще. Небольшие доделки сделаю только..(Усиление вентилятора , добавочные цепи аварийного -грозового отключения) Поедет на север Кировской области,договорённости уже есть. Но только осенью! (бумаги долго ходят) Надо летом ему где-то постоять, пусть и вблизи Кирова. Антенна тоже прибудет в мае (приобретает Александр, R4NAT, 9 эл., спецзаказ, усиленная к ветру ) 73!

[Igor L]

Всем доброго дня!

Вопросы:
1. Я правильно понимаю, что маяк светит на север,
а отражения ловят в некоторой полосе с востока на запад?
см.Картинку

2. А фиксация маяка где-то в Финляндии, Норвегии, Канаде возможна?

3. Как сейчас обстановка со скиммерами на 144 МГц?

4. Получалось визуализировать на водападе прямой/отраженный сигнал от вашего маячка,
и оценить расстояние до точки отражения?

5. Есть шанс его выловить в Москве?

6. Имеет смысл работать с частотами 433 МГц и выше по данной тематике?

[UA4NDX]

Вопросы:
1. Я правильно понимаю, что маяк светит на север,
а отражения ловят в некоторой полосе с востока на запад?

Приветствую, Игорь. Попробую ответить. Картинка Ваша -почти верна,не считая того ,что "овал авроры" -перемещается в течении суток,появляясь с востока ,примерно в 18-19 МСК он почти точно на Севере в Москве и Кирове, далее ,к полуночи -перемещается в сторону Швеции-Англии. В утренние часы, и примерно до обеда "по нашему времени"- овал находится на Канадской стороне,и недоступен для России. Вы можете сами пронаблюдать суточный ход северного сияния вот здесь : https://www.swpc.noaa.gov/communities/s ... nthusiasts (там картинка есть AURORA FORECAST )
Приёма сигналов "сквозь шапку" ,т.е. в Канаде - на УКВ не отмечено ни разу. (на КВ -рядовое явление,только сигнал дрожжит, федингует с малым периодом) Мы ожидаем приём сигналов нашего маяка ,при диаграмме выбранной антенны 40 градусов и географии места установки примерно от Е -бурга (в 15 мск ) до С.Перербурга (в 21 мск) 430 МГц отражается редко , на порядок реже ,чем 144 Мгц. Насчёт скиммеров -не в курсе. Сигнал авроры вообще только ушами принимают,т.к он размазан по фазе в полосу около 1 КГц ,"шипит". (потому никакая цифра не идёт через аврору,и ЧМ -тоже) 73!
