Радиолюбительские спутники

[R1OAI]

Когда все настроили(настройки сохранятся пока вы их не измените сами) открываем вкладку расчет И давим кнопку расчет(она там одна, не перепутаете)))))))). Выскочит окно с фразой расчет окончен, жмем ОК и получаем это:

[R1OAI]

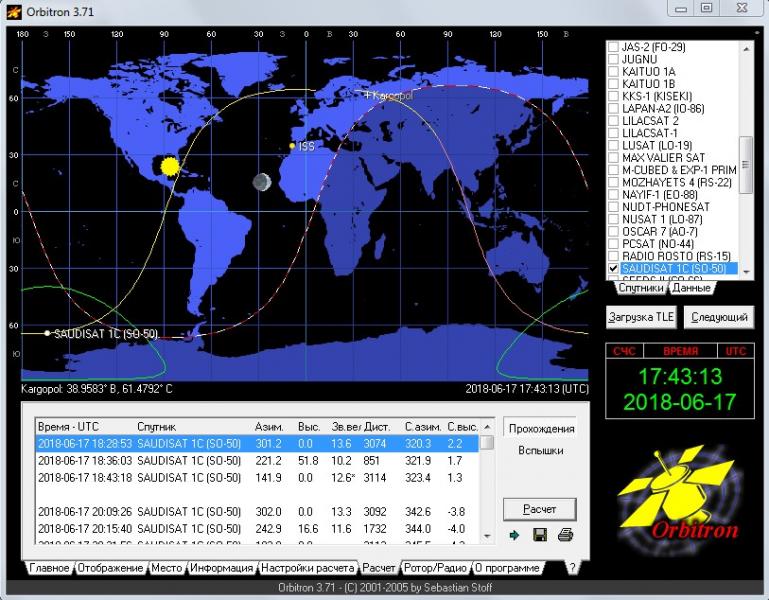

Что это такое? Щелкните по первой строке(уже выделена синим) Получим картинку когда спутник SO-50 войдет в зону видимости моего QTH. Согласно надписи выделенной синим цветом произойдет это 17.06.2018 года в в 18.28.53 UTC. дальше щелкните вкладку ротор-радио. Она следующая. На ней видно, что спутник появится с азимута 301 градус, мода работы спутника и частоты приема-передачи с учетом Допплера. Напомню что в моде FM на допплер при передаче с баофенга можно не обращать внимания. Кроме того справа внизу появилась небесная сфера с траекторией и точкой спутника. Верх север, низ юг, слева запад. справа восток. Она позволяет просто визуально определится на небосводе откуда появится и как пойдет спутник, без всяких цифр-азимутов.

[R1OAI]

Щелкаем по второй строке и получаем данные спутника когда он в самой верхней точке данной орбиты

[R1OAI]

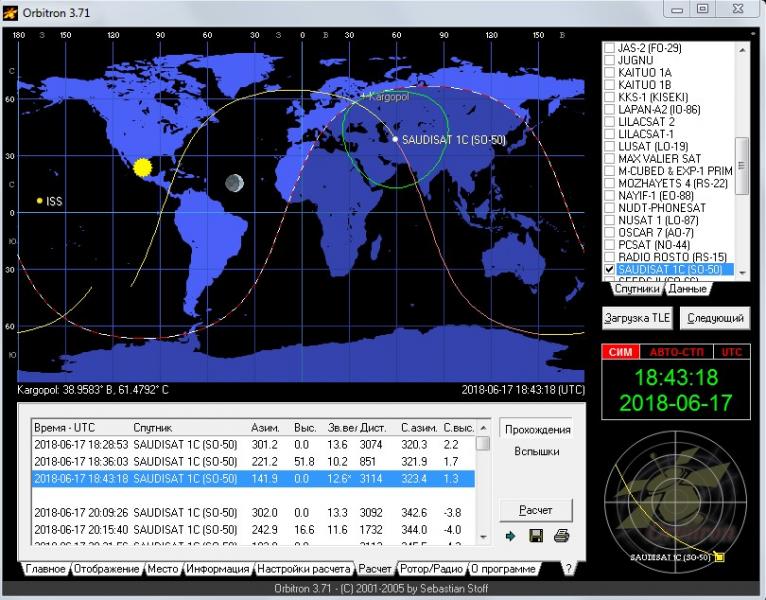

Ну и третья строка -момент ухода из зоны радиовидимости. Произойдет это в 18.43 UTC. Как видите на этой орбите спутник находится в зоне радиовидимости около 15 мин. На восходе спутника слышна Европа, а на закате станции Урала. Сибири. Там тоже достаточно любителей спутников. Каждый раз орбиты спутника разные. И соответственно то юг европы, то север европы работает. Так же и на востоке. Все это можно проделать с любым спутником. Я показал на примере SO-50. Посмотрите как меняется частота приема с учетом допплера. Я на потаскушке настраивал две ступеньки на первой половине орбиты, в верхней точке допплера нет и две ступеньки на второй половине орбиты. И переключал по мере пролета спутника. Определял момент переключения чисто на слух. Сразу слышно что частота приема сместилась.

[R1OAI]

Вот тот самый малый минимум который позволит вам рассчитать орбиту и время пролета над вами любого спутника. Пытайтесь, это интересно. И вот такой диплом, только с гораздо большей цифрой, у Вас будет точно! Чего я Вам и желаю!

[R4NAY]

Сергей Большое спасибо за обширное описание многих тонкостей программы Орбитон, я для себя нашёл некоторые нюансы, о которых не знал и был приятно удивлён наличием этих возможностей в программе.
На счёт эффекта допплера читал, что можно пренебречь на 2-х метровом диапазоне при приёме и передаче в ЧМ.(в зависимости от спутника).

Ещё хотел добавить: на двойке Допплеровский сдвиг считается +/- 3 КГц , на 70 ке +/- 9 Кгц.
А Допплеровский сдвиг на частотах диапазона 1296 МГц будет +/- 30 КГц на некоторых спутниках уже есть такие режимы работы,
где задействован кроссбенд с выходом ( входом ) на диапазоне 23 см
- например у спутника AO-92 есть Uplink в (Mode L/v) 1267.350 MHz (+/- 30 КГц) 67 Гц субтон.
По поводу кросс-бенд репитера 2/70 на МКС , сегодня "подслушал" на УКВ портале в теме , что он активен.

по предварительной информации частоты такие -
Uplink : 437.050 МГц
Downlink : 145.800 МГц
на счёт субтона к сожалению не смог найти информацию ну думаю он как везде 67 Гц.
Было бы здорово иметь на орбите ещё один FM транспондер

По поводу диплома - моё мнение это хороший стимул. Жаль что с радиолюбительскими спутниками не связано никаких УКВ соревнований и дней активности (но я могу ошибаться) . Вот к примеру соревнования " кубок Гагарина на УКВ " , в этих соревнованиях есть весомый повод, для того чтобы "в зачёт" шли ещё и спутниковые QSO - вот такое моё мнение.

[RM4N]

Жаль что с радиолюбительскими спутниками не связано никаких УКВ соревнований и дней активности (но я могу ошибаться) .
Вот к примеру соревнования " кубок Гагарина на УКВ " , в этих соревнованиях есть весомый повод, для того чтобы "в зачёт" шли ещё и спутниковые QSO - вот такое моё мнение.

Они и зачитываются там. П/гр SAT или общая с КВ.
http://www.qrz.ru/contest/detail/82.html

[R4NAY]

Андрей , благодарю за информацию , буду иметь ввиду.

На МКС с 13-00 у кросс-бенд репитера видимо по ошибке установили частоту 145.500.
Два витка подряд на вызывной FM частоте творится веселье.
Вот Видео заснял, это происходило второй виток подряд. Другие витки сегодня уже вне зоны досягаемости, поэтому отследить неполучится.

Поначалу подумал что спорадик, когда R4ABT загремел на 145.500 в Кировском SDR и у меня в транссивере. Конечно пробовал звать в ответ,что было безсмысленно Позже на УКВ портале в теме узнал что это ошибка на репитере МКС .

[KAA]

Когда все настроили(настройки сохранятся пока вы их не измените сами) открываем вкладку расчет И давим кнопку расчет(она там одна, не перепутаете)))))))). Выскочит окно с фразой расчет окончен, жмем ОК и получаем это:

Самое глваное после установки Орбитрона в ярлыке поставить галку "запускать от администратора". Иначе он работать по нормальному не будет. Не будет обновлять данные по спутникам. И закрываться только снятием задачи.

[R1OAI]

При передаче в FM, да допплером можно пренебречь. При приеме не получится, придется учитывать.

[виктор]

Странно,у меня Орбитрон очень давно,ни с XP,ни с Win7 и тем более с Win10 никогда не конфликтовал,всегда обновлялся и сохранял параметры,только в Win10 криво стал запускаться плагин WispDDE,но и это тоже поправимо,запускаю в ручную и напоследок,TLE обновляйте через www.stoff.pl ,через www.celestrak.com TLE грузятся *кривые*,нет синхронизации спутника с часовым поясом и орбитой пролёта,а так всё отлично работает уже не первый год и на разных операционках.

[виктор]

Теперь и WispDDE нормально функционирует,дожал

[R4NAY]

Доброго времени суток ! Появилась информация о том что в сентябре 2018 года CAMSAT планируют запустить 3 радиолюбительских спутника.
Короткая информация о них + ссылка ---> ТУТ

CAS-5A
Линейные транспондеры :
[HF / HF ] - полоса 30 КГц (21/29 МГц)
[HF / UHF] - полоса 15 КГц (21/435 МГц)
[VHF/UHF] – полоса 30 КГц
[VHF/UHF] – FM транспондер
UHF маяк с телеметрией
HF маяк

CAS-5B
Фемто-сателлит - как я понимаю это спутник очень малых размеров, имеет на борту только маяк на UHF.

CAS-6
[UHF/VHF] Линейный транспондер с полосой 20 КГц
УКВ маяк

пока такая крупица информации, по поводу конкретных частот транспондеров ничего не нашёл, предполагаю ближе к запуску их опубликуют.

[UA4NDX]

Друзья хочу показать вам как работают через спутник SO 50 , на нашем слёте снято...Очень незатратно.. https://my.mail.ru/mail/ua4ndx/video/_myvideo/284.html 73!

[R4NAY]

Fox-1 Cliff : Новый FM SAT
готов к запуску на 30.09.18
Скоро будет активен на орбите, TLE пока нету.
Это спутник последний из "собратьев" Fox 1A (AO-85), Fox 1B (AO-91), Fox-1D (AO-92).

Uplink : 435.300 MHz (допплер +/- 9 КГц) CTCSS 67 Hz
*Uplink: 1267.300 MHz (допплер +/- 30 КГц)

Downlink: 145.920 MHz (допплер +/- 3КГц)

[R4NAY]

[Es`hailSat-2]

Первый геостационарный радиолюбительский спутник.
Успешно запущен 15 ноября 2018 года. Ссылка

Линейный транспондер:

UPLINK: 2400.050 - 2400.300 MHz modes SSB and CW. 5 Watt up link power,
DOWNLINK: 10489.550 - 10489.800 MHz
Центральная частота 10 489.675 MHz.
Вертикальная поляризация.
Полоса - 250 KHz

Цифровой транспондер:

Up-links: 2401.500 - 2409.500 MHz
Down-links: 10491.000 -10499.000 MHz
Полоса - 8 MHz

Точка стояния 25.5° восточной долготы.
Скорее всего на данный момент времени радиолюбительский транспондер не активирован.
После успешной активации можно будет услышать в эфире.
Сейчас есть один Web SDR "заточенный" под данный сат ссылка --> zr6aic ЮАР который находится в Южно африканской республике. Но у него есть проблема, неверная полоса в сдр которая непопадает в полосу downlink спутника, думаю что разработчик в ближайшее время исправит это.
Ещё по этой ссылке планируют запустить ещё один WEB SDR для Es`HailSat-2.
TLE для орбитона : (Поделился Анатолий DL8RCB)

ES'HAIL 2
1 43700U 18090A 18319.95140571 -.00000497 00000-0 00000+0 0 9996
2 43700 25.0155 199.6281 7401796 178.1843 52.4356 2.15442580 02

Больше информации по спутнику Здесь

[R4NAY]

3 декабря 2018 года был запущен носитель с множеством спутников, в том числе на борту было несколько радиолюбительских сатов. Подробнее...

Один из радиолюбительских спутников готовится к активации, передаёт телеметрию и отлично себя "чувствует".
Это Fox-1 Cliff он же
[Fox-1C] или [AO-95]

UPLINK : 435.300 MHz и 1267.300 MHz 67Hz CTCSS
DOWNLINK : 145.920 MHz

пока только передаёт телеметрию , на следующей неделе его могут уже активировать для радиолюбителей.

Данные для орбитона:

FOX-1C
1 43767U 18099K 18338.90907961 -.00000058 00000-0 00000+0 0 9991
2 43767 97.7714 48.0550 0010197 251.4601 213.2643 14.94479743 174

[R4NAY]

Хорошее познавательное ВИДЕО в котором рассказывается много информации касаемо радиолюбительских спутников. Думаю будет интересно именно для начинающих радиолюбителей.

[R4NAY]

14 Февраля 2019 года официальная дата запуска первого радиолюбительского геостационарного спутника ES`HailSat 2,
но уже сейчас его вовсю тестируют радиолюбители и проводят QSO.
Для наблюдения есть пока два рабочих WEB SDR приёмника :

eshail.batc.org.uk/nb/

websdr.is0grb.it:8901/

можно послушать, активность есть.

P.S - через хром очень плохо работает, нет звука, через оперу всё отлично.

[R4NAY]

Немного информации по спутникам:

Для Es`HailSat2 активировали ещё 2 websdr приёмника:

appr.org.br:8902 - бразильский

188.210.92.22:8902 - бельгийский

по поводу FM спутников -
AO-85 отключен до 2 июня 2019 года, по причине низкого заряда батареи. Подробнее...

AO-95 (Fox-1Cliff) который запустили 3 декабря 2018 года не будет введён в эксплуатацию , после запуска на орбиту перестал работать приёмник транспондера. Подробнее...


18 Января 2019 на орбиту запущен новый японский линейный транспондер Nexus Fuji-Oscar (FO-99) - в данное время ожидается его активация.

Частоты:
Линейный транспондер SSB/CW
Downlink ( 435.910 MHz - 435.890 MHz )
Uplink ( 145.900 MHz - 145.920 MHz )

CW-FM 437.075MHz
QPSK 435.900MHz
FSK 435.900MHz
